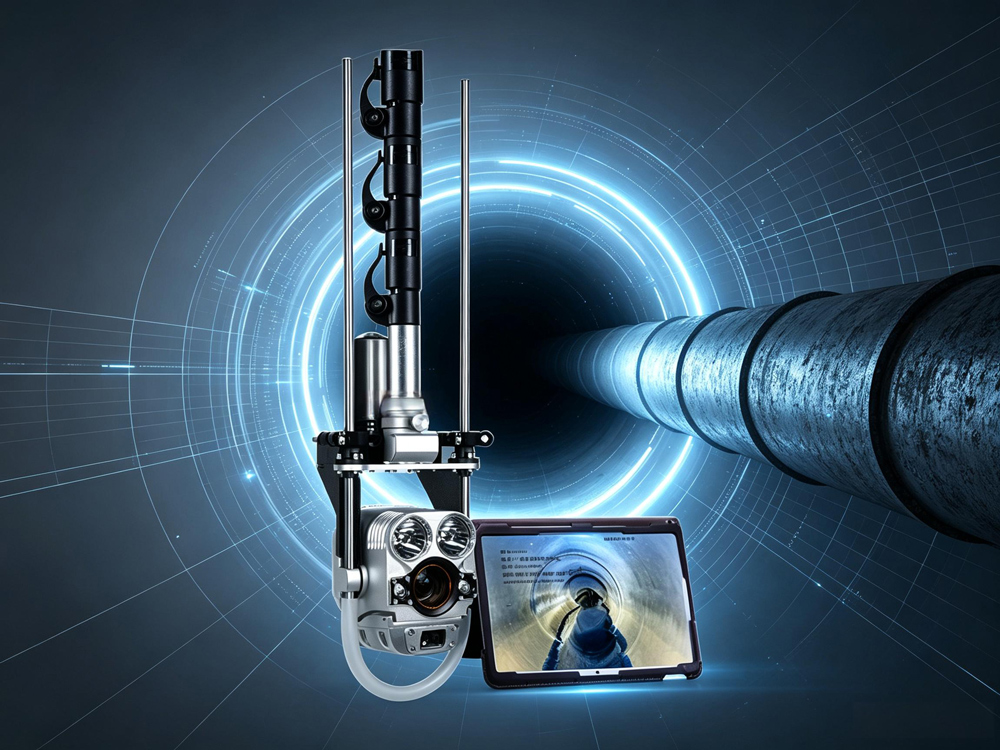

管道潜望镜QV是一种用于管道内部快速检测的高科技便携式设备。它通过一根轻便的伸缩杆，将高清摄像探头深入阴暗潮湿的窨井与涵洞，让操作人员站在地面即可将地下管网的内部状况尽收眼底。管道潜望镜QV之所以能够胜任这种复杂的地下作业，得益于其高度集成的光电技术与精密的机械结构。一套完整且高效的管道潜望镜QV，主要由以下五个核心部件协同组成：

　　一、摄像单元

　　摄像单元是QV设备的“眼睛”，负责捕捉管道内部的影像信息。它通常集成了高像素的高清摄像头与高亮度智能复合光源，以确保在黑暗的管道内也能获得清晰、无阴影的画面。现代探头通常具备电动仰俯功能和光学变焦能力，部分高端设备还内置了激光测距模块，能够精准定位缺陷位置。此外，探头需具备IP68级别的防水防尘能力，以适应潮湿甚至水下环境。

　　二、显示控制单元

　　主控器是整个系统的“大脑”，集成了显示与操控功能。它通常配备一块工业级高亮触摸屏，支持在强光下清晰显示。操作人员通过主控器可以实时查看视频、调节镜头焦距、控制光源亮度及探头角度。同时，主控器还具备录像、抓拍、视频回放以及字符叠加等功能，并将原始影像资料保存在内置的存储卡中。

　　三、伸缩操作杆

　　伸缩杆是连接主控器与摄像探头的物理支撑臂，决定了设备的检测深度。它通常采用高强度的碳纤维材质，具有重量轻、韧性好、抗弯折的特点。伸缩杆的长度可根据实际需求进行调节，以满足不同深度窨井和涵洞的检测需求。

　　四、供电单元

　　供电单元为整个QV系统提供持续稳定的动力。目前主流设备多采用大容量的聚合物锂电池，支持快速拆卸和更换。在满电状态下，通常可支持设备连续工作6至8小时。电池包通常配有专用的腰包或背带，方便检测人员在户外或狭窄空间内随身携带。

　　五、传输线缆与辅助配件

　　对于有线连接的QV设备，主控器与探头之间通过专用的通讯电缆进行数据和电力的传输。这种线缆通常采用耐磨、耐腐蚀且抗拉力强的材质，并配有绕线盘。此外，一套完整的系统还包括电池充电器、防护皮套、反光背带以及用于固定伸缩杆的U型支撑架等辅助配件，以保障设备在复杂工况下的安全与稳定运行。

　　通过上述介绍可知，管道潜望镜QV通过高度集成的光电技术、无线或有线传输技术以及坚固的机械结构，将原本危险的井下人工探查转化为安全、高效的地面可视化操作，是现代市政管网普查、新管验收及养护排查不可或缺的专业工具。
